雷射掃描技術應用 – 隧道監測

雷射掃描技術應用 – 隧道監測


隧道變形監測具有預防隧道變形、塌方等重要作用,為評估隧道穩定及安全性的重要程序之一。

雷射掃描技術應用 – 隧道監測
雷射掃描技術應用 – 隧道監測

傳統隧道的安全巡檢仍是以目視檢測為主,並定期運用全測站進行導線測量,針對隧道單一襯砌剖面逐點進行三維量測。

雷射掃描技術應用 – 隧道監測
雷射掃描技術應用 – 隧道監測
雷射掃描技術應用 – 隧道監測

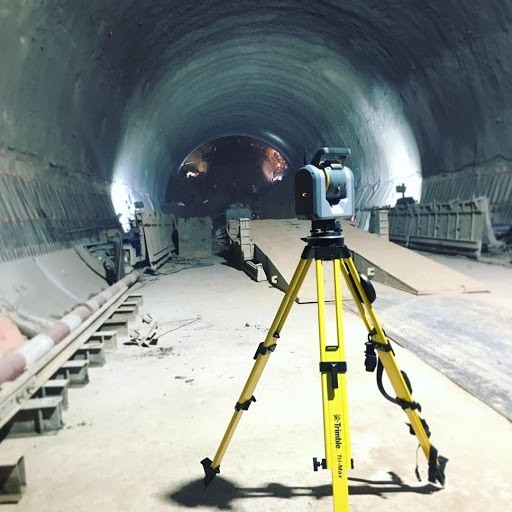

伴隨雷射掃描技術提升,利用地面雷射掃描儀(地面光達)獲取隧道三維點雲來進行變形監測,在國內外業界已經逐漸普及。

雷射掃描技術應用 – 隧道監測
雷射掃描技術應用 – 隧道監測

Trimble提出了利用Trimble X系列、Trimble SX系列掃描儀與後續點雲處理軟體的完整隧道監測解決方案。

雷射掃描技術應用 – 隧道監測
雷射掃描技術應用 – 隧道監測

Trimble SX10 / SX12關鍵特色


雷射掃描技術應用 – 隧道監測
-高精度全站儀(1”,稜鏡1 mm + 1.5 ppm,免稜鏡2 mm + 1.5 ppm)
-360°×300°超大掃描範圍
-高品質點雲(在100m時,3D定位精度2.5mm)
-自動稜鏡追蹤
-現場瀏覽點雲資料
-快速賦予地理坐標資
雷射掃描技術應用 – 隧道監測

Trimble X7關鍵特色


雷射掃描技術應用 – 隧道監測
-快速掃瞄(含影像最快2分34秒∕無影像1分34秒)
-360°×282°超大掃描範圍
-穩定品質點雲(在20m時,3D定位精度3.5mm)
-45°自動水平補償
-非測量專業可使用
-現場瀏覽點雲資料
-現場多測站自動拼接

點雲資料可被用來進行多項隧道監測應用,例如:


利用點雲與設計模型差異評估變形程度
雷射掃描技術應用 – 隧道監測
雷射掃描技術應用 – 隧道監測
雷射掃描技術應用 – 隧道監測

將三維點雲轉化為展開圖,進行異狀描繪與裂縫描繪
雷射掃描技術應用 – 隧道監測
雷射掃描技術應用 – 隧道監測
雷射掃描技術應用 – 隧道監測
傳統作法對於規模較大的隧道,維護工作的執行與數據儲存往往需耗費大量時間、人力與成本。

使用全站儀搭配雷射掃描技術輔助隧道監測為近年發展趨勢,地面雷射掃描儀能在不受光源侷限下快速獲得隧道的空間資訊(點雲),以點雲進行斷面量測來評估變形程度。

更多有關隧道監測解決方案資訊,請留意我們官網更新,或於官網留下您的聯絡方式,我們會請業務人員與您聯繫。
