導線測量簡介

導線測量簡介

控制點的位置都很爛,想測的地方都被遮蔽了?你可能需要導線測量!

導線測量簡介
導線測量,是一種利用距離跟角度觀測,將外部控制點引測到測區的方法,屬於平面控制測量方法中的一種。

導線測量工作程序

• 場勘-熟悉周遭環境及通視狀況
• 規劃-設置導線點並製作點之記
• 測量-距離、角度測量
• 計算-單導線計算/導線網計算
• 成果分析
導線測量簡介

點位選取原則

安全且方便架設儀器、鄰近點位可通視,另外盡量維持前後視等長。
導線測量簡介

製作點之記

紀錄點位資訊(點名、坐標、說明)、約略位置及周遭環境(遠、近)
導線測量簡介

導線觀測量

依導線規劃進行量測並製作紀錄表,紀錄儀器資訊、導線略圖、觀測數據等等。
導線測量簡介
導線測量簡介

附合導線計算

利用觀測數據計算各導線點方位角、角度閉合差與角度改正量。
導線測量簡介
利用改正後的方位角與觀測距離可計算得到各導線點坐標,而附合導線之導線點,其公告值與計算值的坐標差,稱為縱橫距閉合差,計算式可表示為:
導線測量簡介
可進一步計算導線閉合差或導線閉合比來檢驗附合導線品質。
導線測量簡介
導線測量簡介

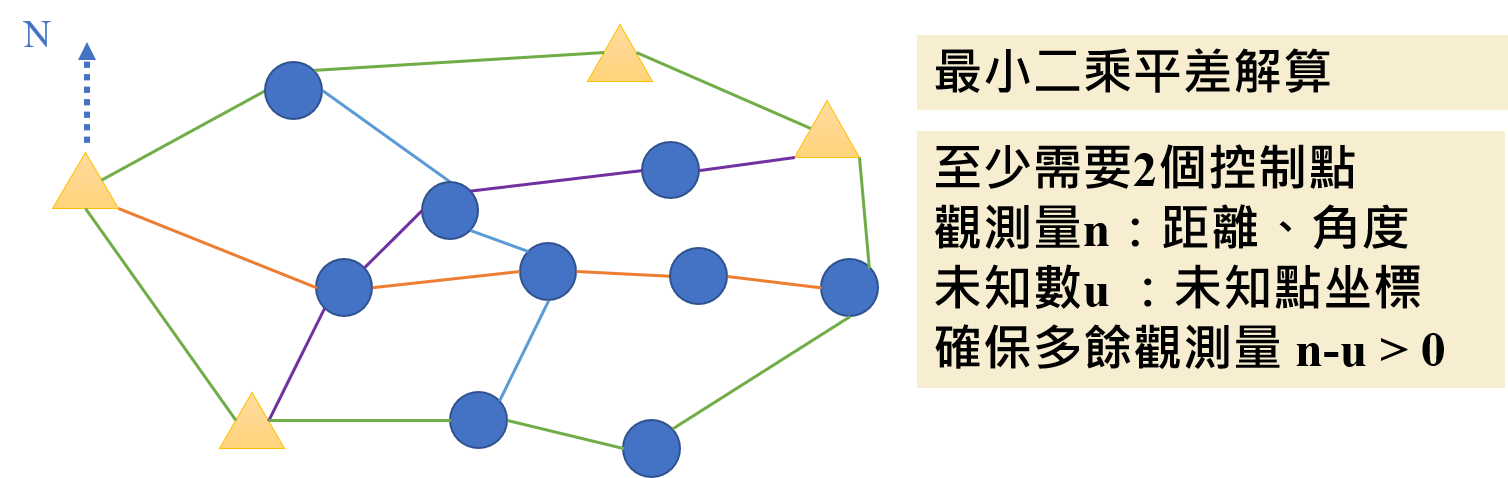

若工程作業許可,應選擇使用導線網,可提高點位品質

導線測量簡介
導線網雖然能提供更好的精度品質,但因為其計算程序較為複雜且需要重複迭代計算至收斂,一般會使用程式輔助計算工作。
導線測量簡介

導線計算程式

目前業界已有許多成熟的測繪軟體(自行開發/商業),其中都有導線計算功能。
例如國土測繪中心已有開發「視窗版導線網計算程式」,可進行單導線測量、圖根導線網測量及三角、三邊測量計算。
