透地雷達進階篇
如何根據透地雷達的資料判斷管子的直徑?
大多時候使用透地雷達的單位只想知道管線的位置，但有時會需要更詳細的資訊，例如：管子的直徑。
要估計管線的直徑必須具備三個重要條件：
要估計管線的直徑必須具備三個重要條件：
一、管線必須是非金屬的，因為透地雷達波不會穿透金屬，永遠看不到底部的反射。
二、您必須從管線的頂部和底部獲得反射（圖一）—即使管線是非金屬的，也不一定意味著一定能從底部獲得反射。其原因包括管徑太小或反射太弱，無法被透地雷達探測到。
三、管線的內容物是已知的—通常是空的（空氣或氣體）或充滿水的。

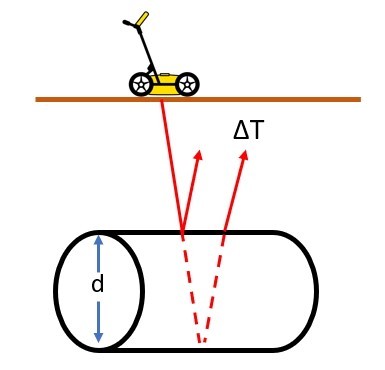

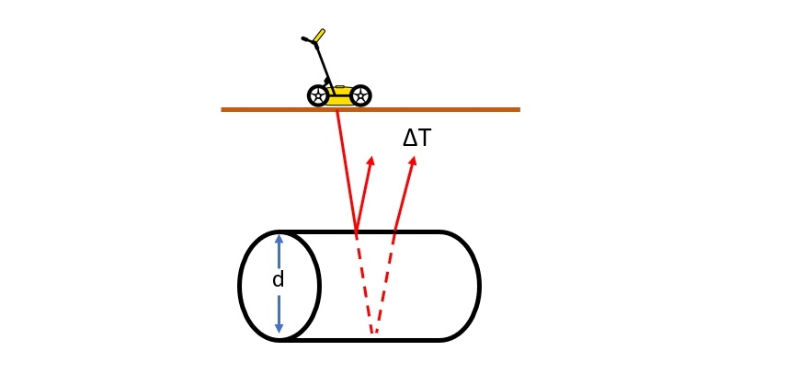

圖一、時間變化的示意圖，ΔT，在直徑為d的管線的頂部和底部反射之間量測。

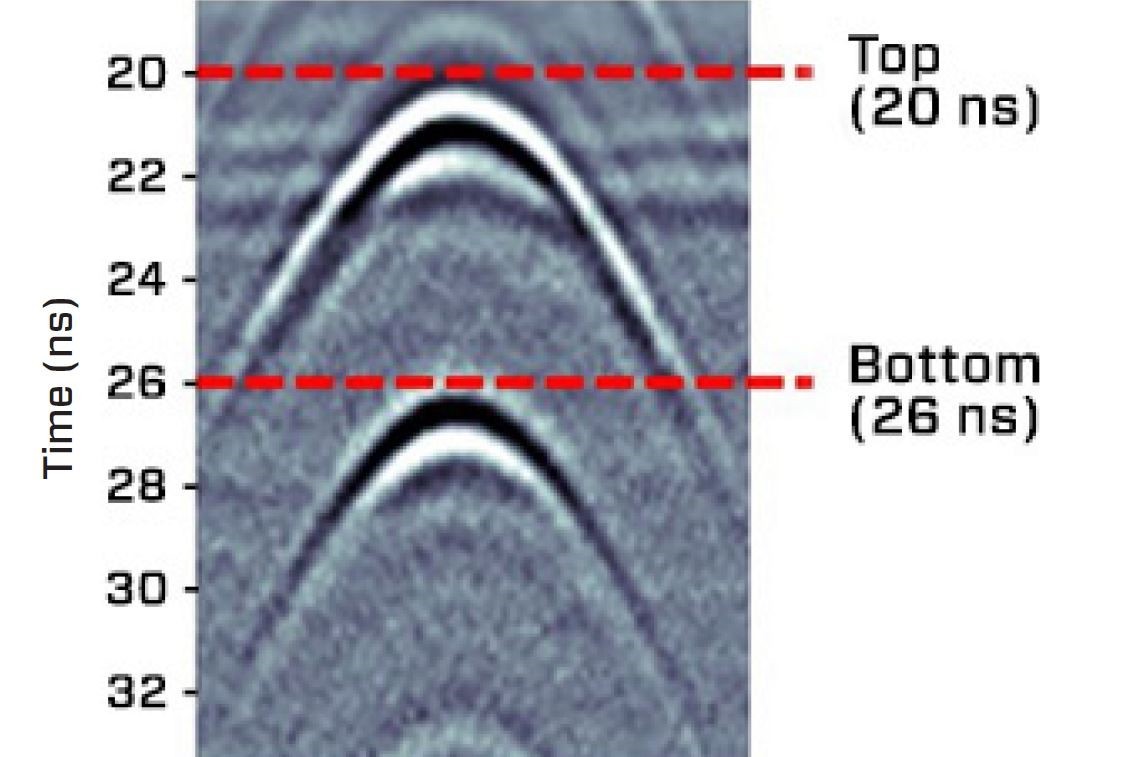

圖二、充滿水的塑膠管的頂部和底部的反射。
圖2顯示了水管的縮放影像，可以清楚地看到水管的頂部和底部。
一旦你滿足以上所有標準，我們就可以計算出估計的直徑。讓我們從我們熟悉的深度-時間方程開始：
首先，我們需要確定ΔT的值。從圖二的影像中，我們可以看到從管線頂部到管線底部的雙曲線之間的時間差是6ns。接下來，我們需要知道透地雷達波在管線內物質中傳播的速度。因為事前我們知道這根管子是充滿水的，所以透地雷達在水中的速度是0.033m/ns。
將這些值插入到公式中可以得到：
充滿水的非金屬管線更容易估計其直徑，因為水减慢了透地雷達波的速度，使得底部雙曲線與頂部雙曲線明顯不同。對於空的管線或直徑很小的管線，底部反射與頂部雙曲線發生反射的時間太近，因此無法區分兩者。
需要注意的是，這種計算雖然有時很方便，但只是一種估計，需要事先瞭解管線中的內容物。這個公式是假設管線中完全充滿了水，但現實情况並非總是如此。
