世界第一座不需CAD圖紙建造的橋樑

自1999年以來，Tekla全球BIM大獎一直歡迎具有創新能力並突破結構工程和BIM界限的專案。本大獎每兩年舉辦一次，在今年的競賽中，有135個項目進入決賽，其中包括來自36個國家的Tekla地區BIM獎的優勝者。優勝者是由行業專家委員會選出的，該委員會的成員包括土木與環境工程教授，卡內基梅隆大學工程學院研究副院長Burcu Akinci；瑞典的頂級建築和房地產雜誌 Byggindustrin和Fastighetsnytt的主編AndersCarlén；建築創新代理、架構師、顧問和商業軟體開發商Aarni Heiskanen；Trimble的行業資深人士兼Trimble的細節和製造部門主管Michael Evans。

Trimble在今年10月1日公布Tekla全球建築資訊模型(BIM)得獎名單，優勝者是挪威的Randselva大橋，該大橋是迄今為止世界上最長的橋樑，也是全球第一座採用無圖紙而基於3D模型的方式進行設計和建造的橋樑，並展示了使用各種Trimble軟硬體技術。該專案挑戰傳統方法，將參數化3D模型作為構建橋樑的唯一文件以及資料來源，而無需依賴2D圖紙。Tekla®Structures軟體可以幫助工程師克服橋樑複雜、細長的幾何形狀與堅固的鋼筋其相關挑戰，同時用衝突檢測確保設計的可施工性。Sweco的團隊在挪威，芬蘭，丹麥和波蘭每天使用Tekla Model Sharing來處理同一個模型。此外，Trimble®Connect™協作平台可實現溝通並快速解決問題。在現場，工作人員使用了Trimble SiteVision™系統（一種室外擴增實境（AR）解決方案）以1:1的比例放置和查看3D模型。

世界上最長的沒有圖紙的橋樑

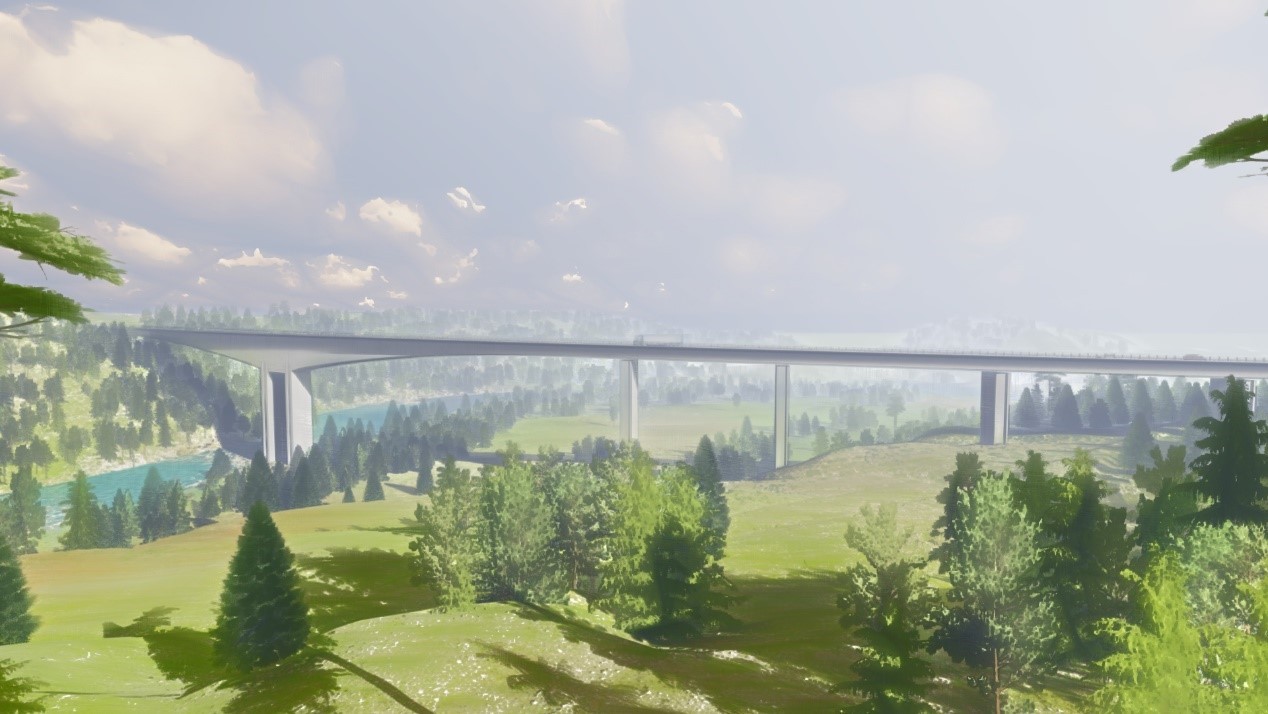

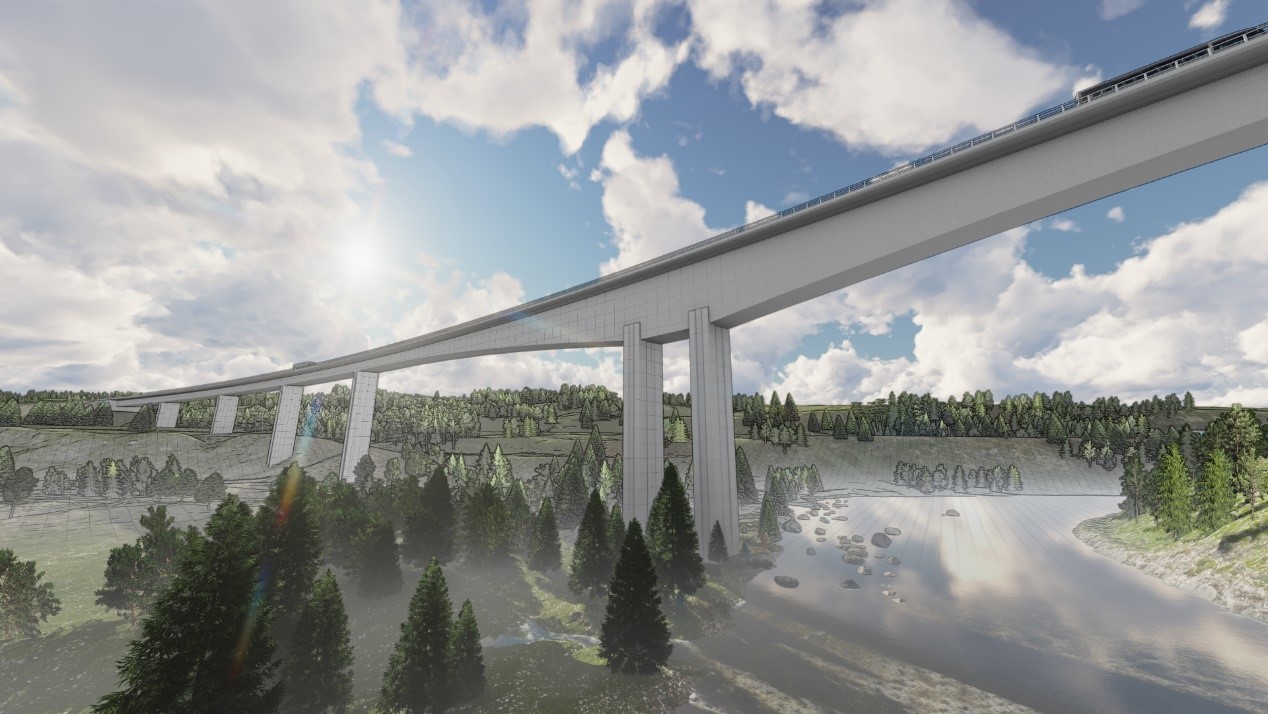

Randselva橋是一座長634公尺的懸臂混凝土橋，沒有圖紙，它只靠BIM模型建造。該橋位於挪威首都西北約50公里處的Hønefoss市附近。它的主跨為200公尺，六個墩高在五到四十二公尺之間。使用平衡懸臂法組成結構的各種複雜幾何形式。在最高點，橋面高出地面55公尺。最大的鎚頭長21公尺，寬8公尺，高14公尺，大約與四層建築物的高度相同。

-95％的資訊都是透過IFC格式檔案傳輸給承包商。

適應與習慣新技術

該專案之所以被選為獲獎者，是因為它展示了採用新技術和挑戰舊方法的好處。Sweco與合作夥伴一起開發了一種BIM模型，該模型可以使用Tekla，Trimble Connect和SiteVision來搭載橋樑建造所需的所有必要資訊。客戶還使用Tekla Model Sharing成功達成跨境協作。

Sweco建模團隊：
