Trimble X7雷射掃描儀-橫嶺山隧道斷面與裂隙監測
Trimble X7雷射掃描儀具有自動定心定平與現場自動拼接點雲的強大能力，本次我們利用橫嶺山隧道斷面與裂隙監測案件當作一個契機，跟各位分享X7應用在實際案例上的心得。該隧道位於前往大雪山步道的路上，寬度僅能讓一個車身通過，因此掃描時絕對不能有車輛經過，所以我們選擇深夜時段掃描，並且在隧道兩端設置檢查哨，盡量減少掃描時人車造成的影響。
Trimble X7 雷射掃描儀的特性與規格：
特色
-全新的Trimble X-Drive偏轉系統，在每次作業前自動校準，確保掃描精度，並省去進場校準及維修的成本
-自動水平補償可達45°，大量省去每次架設所花費的時間
-獨特的Trimble Registration Assit系統，在每次掃描完後自動拼接影像，並且不需要擺放共軛點，讓您在現場就可以查看掃描結果，確保離開現場前的數據完整性，避免重返現場補測的可能。
規格
-高靈敏度的時差測距EDM可有效的掃瞄暗色與反光的表面
-同軸校準的三個10MP相機搭配Trimble Vision技術，影像捕捉速度更快
-掃描速度：最高可達500kHz
-掃描時間：最快2分34秒(包含影像)∕1分34秒(無影像)
-測量精度：2mm
-測程：0.6 m到80 m
-掃描角度：360°×282°
-電源：4 小時
-防塵防水：IP55
輸出檔案格式：
包含Trimble獨有格式TDX, TZF以及E57, PTX, RCP, LAS, POD格式。

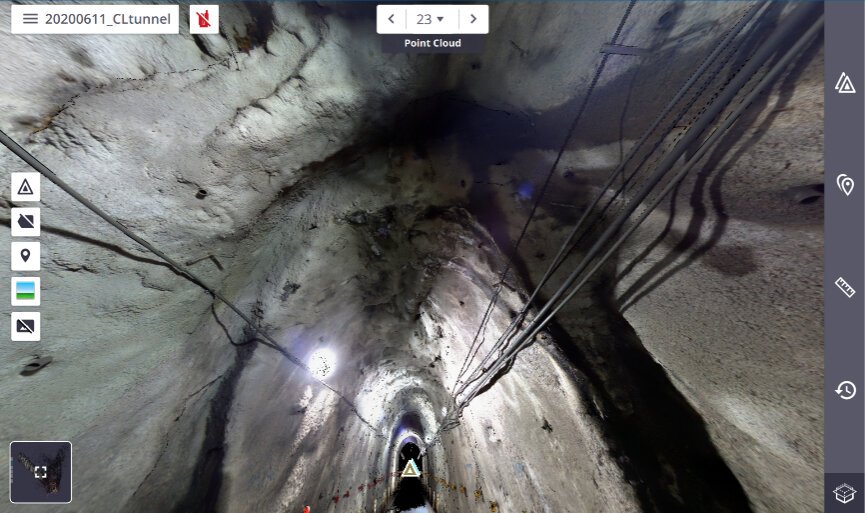

在本案的實用經歷得知，使用Trimble X7實際在外業減少了定心定平的人為誤差、時間，以及內業拼接點雲的繁複工程，省下的工時相當可觀，在缺乏特徵點、光線昏暗的隧道內，掃描26個站包括拼接點雲只需5個小時，掃描流程心情也感到相當愉悅。說實在話，Trimble X7確實是監測工程人手一機的好夥伴，省時、省力又省錢，我們之後將陸續分享可以讓Trimble X7飛天遁地的內業軟體 Trimble Business Center，敬請期待。
