實務小技巧-用透地雷達來推估地下管線設施管徑

利用透地雷達成功定位地下管線，但想在開挖之前，就先確定管線的尺寸？你可以試試看這樣做

因為能夠避免工安意外發生，且能避免誤挖管線的經濟效益，利用透地雷達來探測、定位各種地下管線設施，近年已經逐漸被引進台灣的土木工程應用！

優點

在已經有使用GPR量測的情況下，提供很方便快速的在現場推估管徑的方式

請留意，儘管這種方式很方便，但這只是一個理論估計值，而實際情況往往並非總是如此。實測仍是獲得管線精確直徑

的唯一方法，而透地雷達只能用於估計尺寸。

因為能在開挖前準確定位地下管線和電纜來防止誤挖，透地雷達近年廣泛被應用於地下管線工程，以提供更完整的地下管線的深度及位置，來降低發生意外的風險。

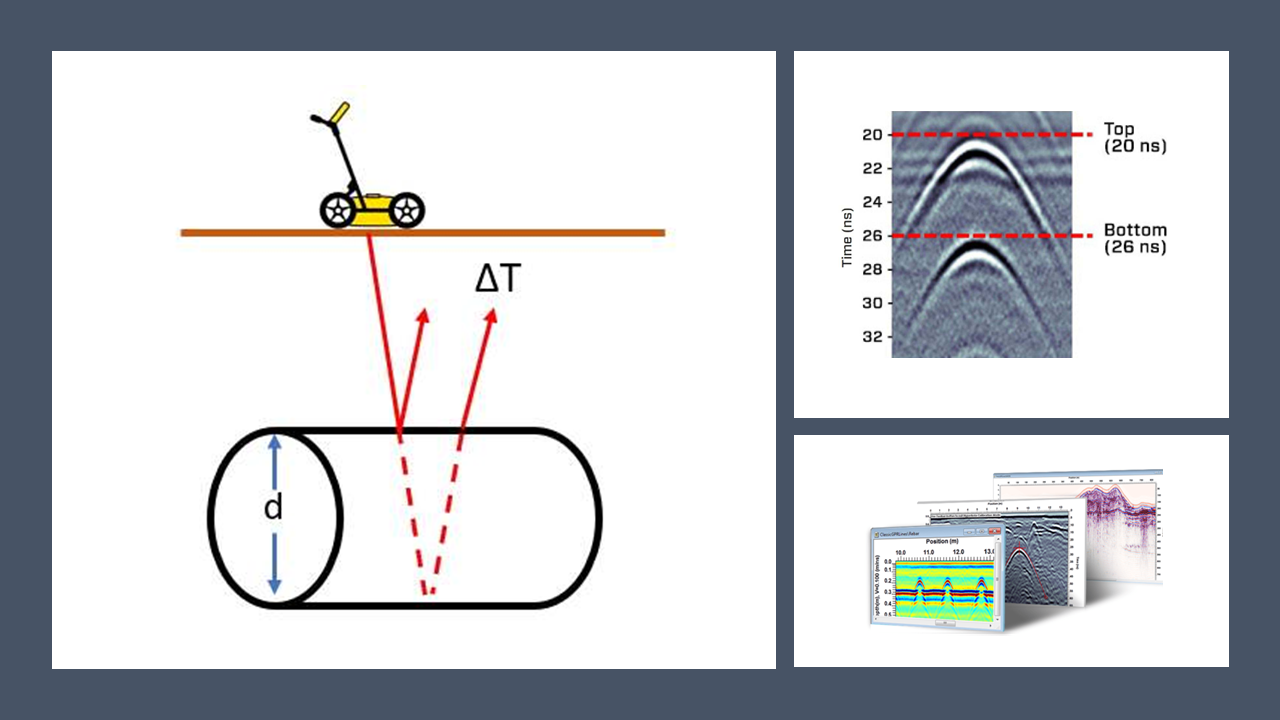

在探測非金屬管線時(管線必須是非金屬的—因為雷達波不會穿透金屬，因此看不到來自管線底部的反射)，我們可以用反射訊號之間的時間差來推估大致的管線直徑。

*管徑約等於雷達波速X時間差的一半

利用透地雷達進行地下管線的深度、位置定位時，搭配簡單的物理、數學公式，現場人員就可以輕鬆計算出粗略的管線直徑，搭配手上既有的圖資輔助，使用者就可以更快速、正確地做出決策判斷。

請記住，儘管這是很便利的方式，但這只是一個估計值，有許多的假設，而實際情況往往與假設不同，因此實測仍是獲得管線精確直徑的唯一方法，而透地雷達只能用於估計管線的尺寸。
