不需開挖！就能探測樹木地下根系的深度切片影像

透地雷達技術在樹根繪製的應用與城市規劃

透地雷達技術是一項非破壞性的地下探測工具，廣泛應用於工程領域，用以評估地下基礎結構。但在國外，許多生態學家也將這項技術應用於樹根的評估。特別是在城市環境中，樹木的根系可能與城市設施相互干擾，透地雷達的應用有助於深入了解樹木根系結構，進一步評估樹木固存碳量。這種技術的運用為城市規劃和生態研究提供了重要的幫助，同時也促進了可持續城市發展和環境保護的相互融合。

優點

1 動態訊號增益(DynaT)：

LMX200透地雷達搭載獨家的DynaT動態目標增益功能，可以直接改善小型、中型、大型目標在迴波剖面上的顯示成

果。

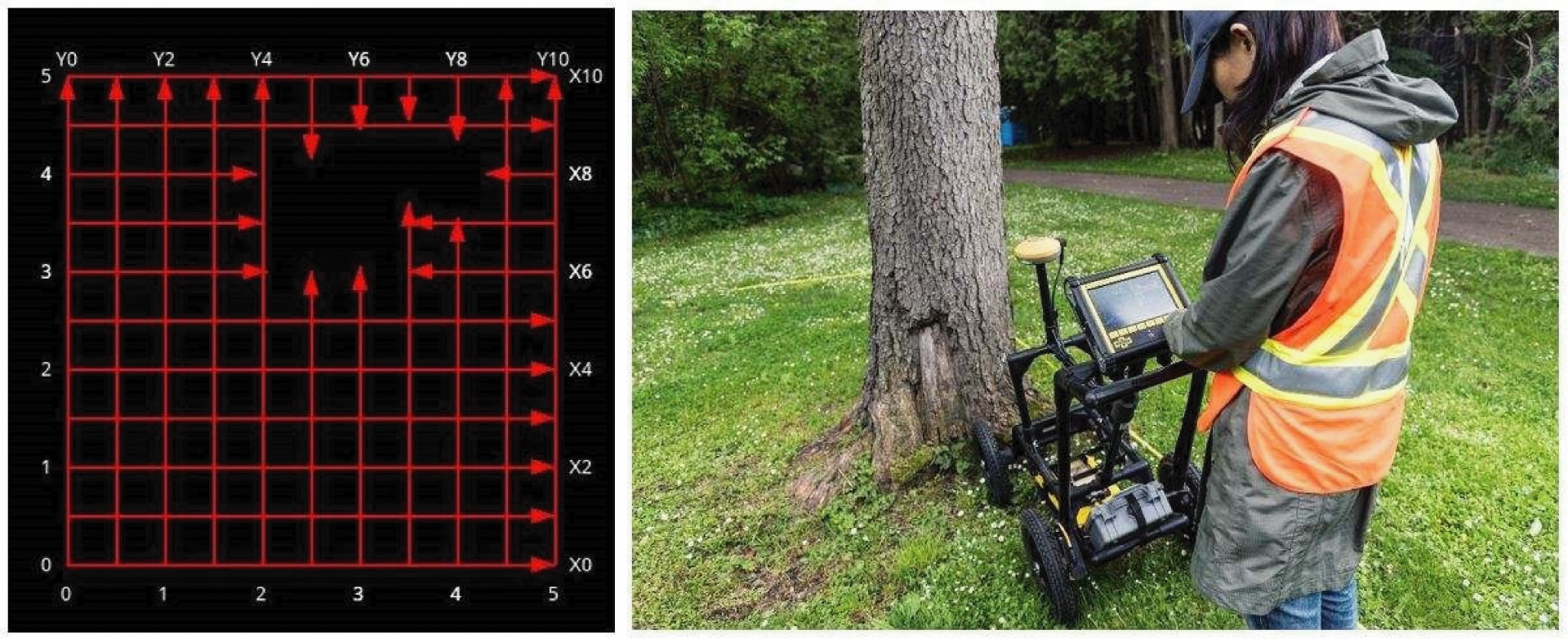

2 網格掃描模式：

可以選擇3種網格尺寸(5*5，10*10，15*15公尺)，按照系統指示進行網格式的資料蒐集，在不同樹木環境中靈活調整

模式。

3 多種數據探測成果匯出：

在現場加註的註釋資訊會自動保存在含有深度、位置、GPS座標的CSV檔之中。

利用透地雷達技術探測樹根結構之解決方案

樹根的特性與透地雷達通常用於檢測的其他物件（非金屬設施）實際上並沒有太大的不同，就好比充滿著水的塑膠管。透地雷達的反射率會根據周圍土壤與根部之間的含水量而變化。根據土壤的乾燥程度，樹根的反射率與乾燥土壤不同，這使得樹根在透地雷達的橫斷面中產生強烈的訊號。這種相似性使得透地雷達能夠像檢測其他物體一樣準確地捕捉樹根的存在。

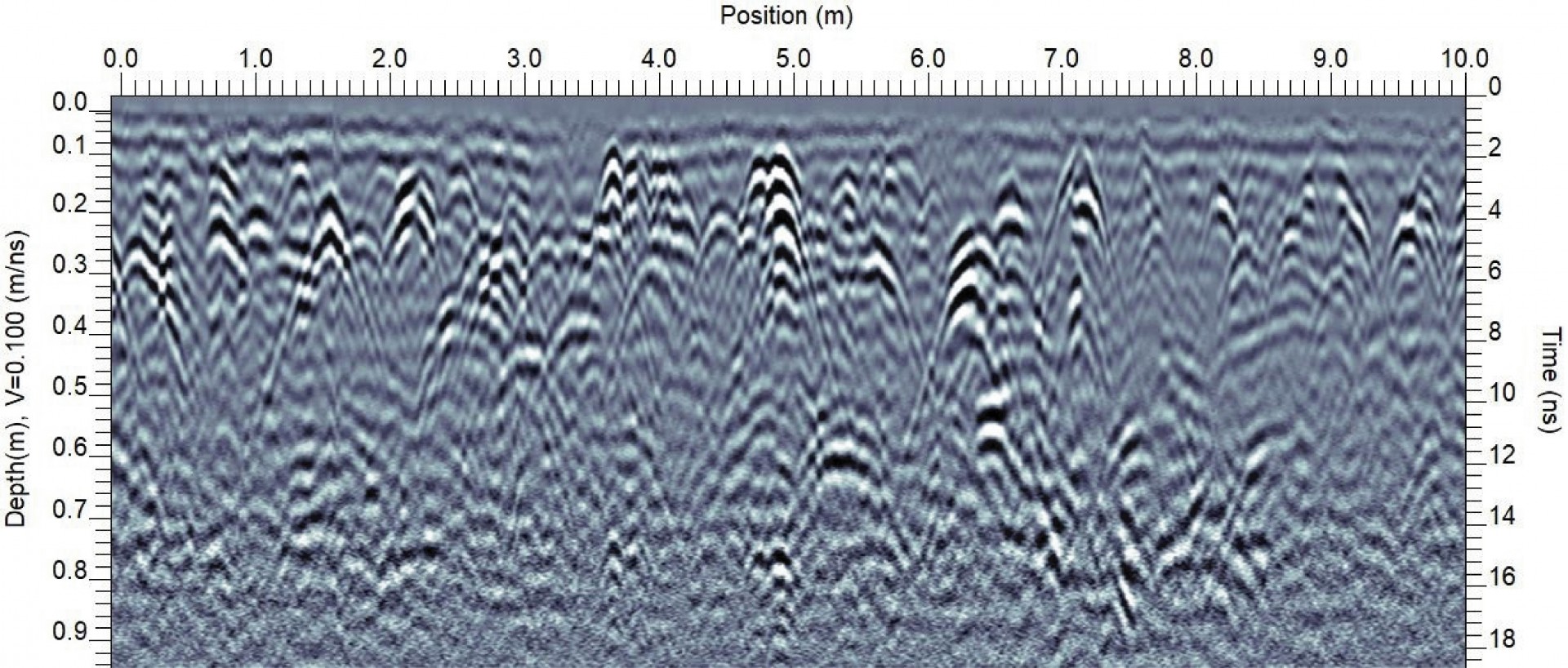

案例中人員使用了透地雷達在森林區域進行探測的實例。在樹根區域，通常會產生明顯的強烈訊號，這些資料可以進一步處理成深度切片的影像，或者轉換為三維的樹根結構成像。透地雷達的應用使我們能夠深入挖掘樹木根系的特徵，提供了豐富的資訊，同時為進一步的分析和研究打開了新的可能性。这種先進的技術不僅為科學研究提供了有力的工具，同時也對城市規劃和生態保育產生深遠的影響。

資料來源：https://www.sensoft.ca/blog/tree-root-mapping-with-gpr/
